uzębienie zewnętrzne
9E-3R20-1700-1579; Łożysko o średnicy zewnętrznej 1916 mm
| Ilość otworów w pierścieniu wew. /szt/ | 48 |
|---|---|
| Ilość otworów w pierścieniu zew. /szt/ | 48 |
| Rodzaj otworów w pierścieniu wew. | fi30 |
| Rodzaj otworów w pierścieniu zew. | fi30 |
| Średnica wewnętrzna /mm/ | 1534 |
| Średnica zewnętrzna /mm/ | 1916 |
| Waga /kg/ | 730 |
| Wysokość całkowita /mm/ | 113 |
| Wysokość pierścienia wew. /mm/ | 108 |
| Wysokość pierścienia zew. /mm/ | 105 |
| Maksymalna siła zredukowana /kN/ | 10000 |
| Maksymalny moment wywrotowy bieżni /kNm/ | 4000 |
| Ilość zębów | 188 |
| Moduł zębów | 10 |

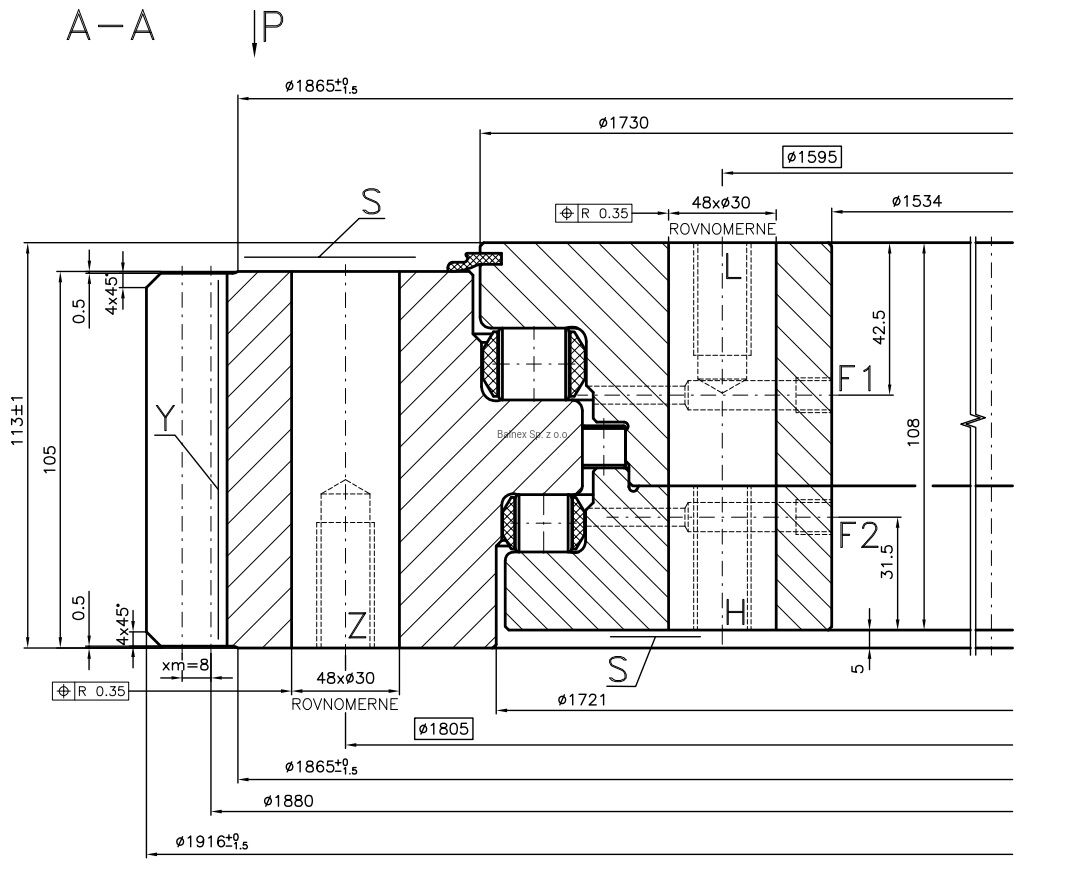

- Rysunek techniczny – prześlij zapytanie
