uzębienie zewnętrzne

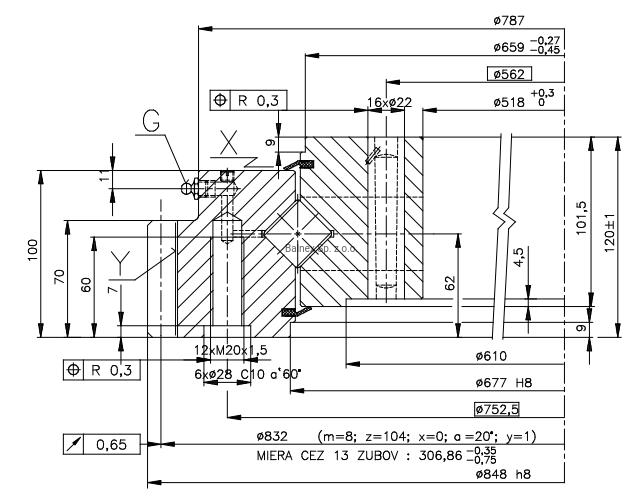

9E-1Z30-0668-0331-1; Łożysko o średnicy zewnętrznej 848 mm
| Ilość otworów w pierścieniu wew. /szt/ | 16 |
|---|---|
| Ilość otworów w pierścieniu zew. /szt/ | 12 |
| Rodzaj otworów w pierścieniu wew. | fi22 |
| Rodzaj otworów w pierścieniu zew. | M20 |
| Średnica wewnętrzna /mm/ | 518 |
| Średnica zewnętrzna /mm/ | 848 |
| Waga /kg/ | 232 |
| Wysokość całkowita /mm/ | 120 |
| Wysokość pierścienia wew. /mm/ | 101.5 |
| Wysokość pierścienia zew. /mm/ | 100 |
| Maksymalna siła zredukowana /kN/ | 1550 |
| Maksymalny moment wywrotowy bieżni /kNm/ | 250 |
| Ilość zębów | 104 |
| Moduł zębów | 8 |
- Rysunek techniczny – prześlij zapytanie
- Charakterystyka – prześlij zapytanie
- Model 3D – prześlij zapytanie
