uzębienie zewnętrzne

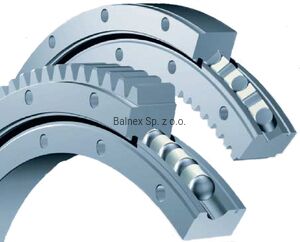

9E-1B30-0725-0900; Łożysko o średnicy zewnętrznej 619,3 mm
| Ilość otworów w pierścieniu wew. /szt/ | 36 |
|---|---|
| Ilość otworów w pierścieniu zew. /szt/ | 35 |
| Rodzaj otworów w pierścieniu wew. | 3/4-10 UNC |
| Rodzaj otworów w pierścieniu zew. | 3/4-10 UNC |
| Średnica wewnętrzna /mm/ | 619.3 |
| Średnica zewnętrzna /mm/ | 867.9 |
| Waga /kg/ | 168 |
| Wysokość całkowita /mm/ | 104.9 |
| Wysokość pierścienia wew. /mm/ | 88.9 |
| Wysokość pierścienia zew. /mm/ | 85.9 |
| Maksymalna siła zredukowana /kN/ | – |
| Maksymalny moment wywrotowy bieżni /kNm/ | – |
| Ilość zębów | 118 |
| Moduł zębów | DP3,5 |
